標配3個保護電路

^※
投光、受光部間距為6mm，留有余量

檢測部位的外形尺寸和本公司以往產品相同，通過將投光?受光部分厚度各減少0.5mm，可使投光?受光間隔擴大1mm。大大降低了檢測物體和檢測部位發生沖擊的危險性。

(單位 : mm) ※照片為PM-K45。

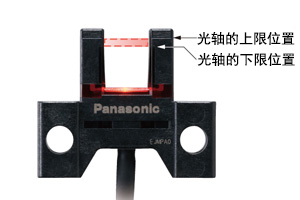

可從前后?左右對光軸的上下位置進行確認?？奢p松調整檢測物體的 ?檢測旋轉體的原點位置。

※照片為PM-K45。

^※
大而清晰多角度動作指示燈

※截至2016年3月本公司調查

用M3螺絲固定住1個點或2個點，即可簡單進行安裝。
(M3螺絲?墊圈等請另外單獨準備。)

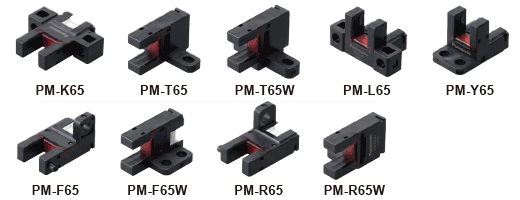

■M3螺絲1點固定 : PM-F65、PM-R65
■M3螺絲2點固定 : 除上述以外的其他機種

用樹脂將電纜和內部電路結合部位等應力集中位置覆蓋住，這一結構可有效降低因振動、沖擊造成的故障風險。

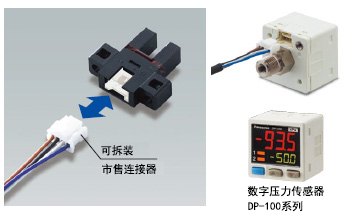

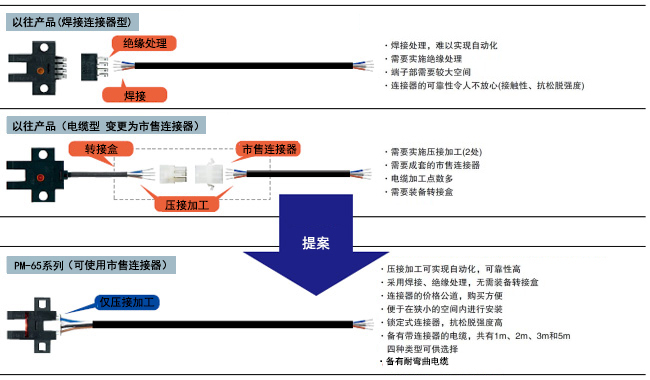

連接器連接型，省去了以往需要實施錫焊、絕緣處理等一切麻煩。
此外，連接器采用了數字壓力傳感器DP-100系列亦采用的通用型(市售)。

由于使用市售的壓接式連接器，因此可大幅減少連接電纜的加工費用，從而降低成本。
